10. Sınıf Fizik Ders Kitabı Sayfa 220-221 Cevapları
10. Sınıf Fizik ders kitabındaki Ohm Yasası ve elektrik akımı ile ilgili çalışma yaprağının çözümlerini içeren bu özet, öğrencilere yardımcı olmayı amaçlar. Sayfa 220’deki ilk soruda, Zeynep ve Hasan’ın farklı direnç ve üreteçlerle kurdukları devrelerdeki akım değerleri Ohm Yasası (I=V/R) kullanılarak hesaplanır. Ayrıca voltmetrenin devreye paralel bağlanması gerektiği vurgulanır. Sayfa 221’deki ikinci soruda, EKG cihazının ölçtüğü değerler üzerinden Burak ve Erdinç’in vücut dirençleri bulunur ve oranlanır. Üçüncü soruda ise reosta (dimmer) kullanılarak lamba parlaklığının ayarlanması ve sürgünün farklı konumlardaki akım değerlerinin oranı hesaplanır. Bu çözümler, fizik dersi konularını anlamak ve elektrik devreleri ile ilgili problemleri çözmek için önemli bir kaynaktır.
10. Sınıf Fizik Ders Kitabı Sayfa 220-221 Cevapları ve Çözümleri
10. Sınıf Fizik Ders Kitabı Sayfa 220 Cevapları
Çalışma Yaprağı – Ohm Yasası ve Elektrik Akımı
1. Soru – Zeynep ve Hasan, basit bir elektrik devresinde elektrik akımının ölçülmesini öğrenmek amacıyla deney yapmaktadır.
Zeynep, R₁ = 2 Ω direnç ve V₁ = 10 V üreteç kullanmıştır.
Hasan ise R₂ = 5 Ω direnç ve V₂ = 20 V üreteç kullanmıştır.
(Üreteçlerin iç direnci ihmal edilecektir.)
a) Zeynep’in A₁ ampermetresinde okunan değer kaç amperdir?
Cevap: Ohm Yasasına göre I = V / R
I₁ = 10 / 2 = 5 A
b) Hasan’ın A₂ ampermetresinde okunan değer kaç amperdir?
Cevap: I₂ = 20 / 5 = 4 A
c) Zeynep kendi üretecini ve Hasan’ın direncini kullanırsa A₁ ampermetresinde okunan değer kaç amper olur?
Cevap: I = 10 / 5 = 2 A
ç) Hasan kendi üretecini ve Zeynep’in direncini kullanırsa A₂ ampermetresinde okunan değer kaç amper olur?
Cevap: I = 20 / 2 = 10 A

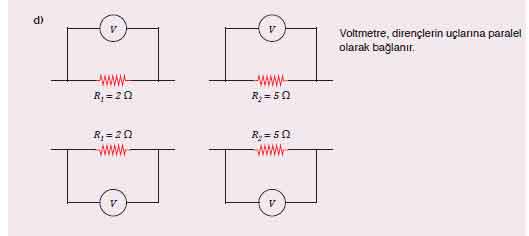

d) R₁ ve R₂ dirençlerinin uçları arasındaki potansiyel farkı ölçmek için voltmetre devreye nasıl bağlanmalıdır?
Cevap: Voltmetre, dirençlerin uçlarına paralel olarak bağlanır.
Bu sayede direnç üzerindeki potansiyel fark doğru şekilde ölçülür.
10. Sınıf Fizik Ders Kitabı Sayfa 221 Cevapları
2. Soru – Bir EKG (elektrokardiyogram) cihazı, kalbin elektriksel etkinliğini ölçer.
Burak ve Erdinç’in V–I grafikleri verilmiştir.
EKG cihazı kalbin elektriksel etkinliğini 0,5 V olarak ölçmektedir.
Soru: Burak ve Erdinç’in vücut dirençleri sırasıyla Rᴮ ve Rᴱ ise
Rᴮ / Rᴱ oranı kaçtır?
Cevap:
Ohm Yasası: R = V / I
Burak için: Iᴮ = 0,5 × 10⁻³ A
Rᴮ = 0,5 / (0,5 × 10⁻³) = 1000 Ω
Erdinç için: Iᴱ = 2,5 × 10⁻³ A
Rᴱ = 0,5 / (2,5 × 10⁻³) = 200 Ω
Sonuç: Rᴮ / Rᴱ = 1000 / 200 = 5
3. Soru – Bir devrede dimmer (reosta) kullanılarak lambanın parlaklığı ayarlanmaktadır.
Lambanın direnci 10 Ω, üretecin potansiyel farkı 20 V’tur.
Reosta A–C noktaları arasında eşit bölümlüdür.
Soru: Reosta sürgüsü A noktasındayken akım I₁,
B noktasındayken akım I₂ ise
I₁ / I₂ oranı kaçtır?
Cevap:
A noktasında: Toplam direnç = 20 Ω
I₁ = 20 / 20 = 1 A
B noktasında: Toplam direnç = 15 Ω
I₂ = 20 / 15 = 4/3 A
Akım oranı: I₁ / I₂ = 3 / 4
